วิธีเลือกตลับลูกปืนก้างขวาสำหรับเครื่องจักรงานหนักของคุณ

คู่มือการเลือกตลับลูกปืนก้างปลาฉบับสมบูรณ์สำหรับเครื่องจักรอุตสาหกรรมงานหนัก

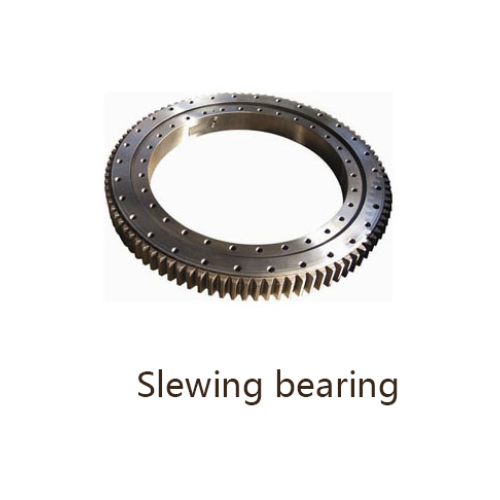

แบริ่งแกว่งหรือที่เรียกว่าแหวนแกว่งเป็นแบริ่งหมุนขนาดใหญ่ที่ออกแบบมาให้ทนทานต่อภาระรวมที่ซับซ้อน รวมถึงโหลดในแนวรัศมี โหลดตามแนวแกน และโมเมนต์การพลิกคว่ำ เนื่องจากเป็นส่วนประกอบแกนหมุนของเครื่องจักรงานหนัก จึงมีการใช้กันอย่างแพร่หลายในรถขุด เครน กังหันลม แท่นทำงานทางอากาศ อุปกรณ์ขนถ่ายท่าเรือ และแท่นหมุนทางอุตสาหกรรม

การเลือกแบริ่งแกว่งที่เหมาะสมเป็นสิ่งสำคัญในการปรับปรุงความเสถียรของเครื่องจักร ลดความถี่ในการบำรุงรักษา และยืดอายุการใช้งานของอุปกรณ์ ความล้มเหลวของอุปกรณ์หลายอย่าง เช่น เสียงที่ผิดปกติ ความกระวนกระวายใจ การหมุนติด และการสึกหรอก่อนเวลาอันควร เกิดจากการเลือกรุ่นตลับลูกปืนที่ไม่ถูกต้อง คู่มือนี้จะช่วยให้วิศวกรเครื่องกลและผู้ซื้อทั่วโลกเลือกตลับลูกปืนหมุนที่เหมาะสมที่สุดสำหรับสภาพการทำงานหนักต่างๆ ได้อย่างรวดเร็ว

1. ยืนยันประเภทโหลดและมูลค่าโหลดจริง

ตลับลูกปืนแบบแกว่งทำงานภายใต้การรับน้ำหนักแบบคอมโพสิต ซึ่งเป็นความแตกต่างที่ใหญ่ที่สุดจากตลับลูกปืนทั่วไป ก่อนการเลือก คุณต้องชี้แจงพารามิเตอร์โหลดหลักสามรายการ:

- โหลดตามแนวแกน: แรงดันในแนวตั้งที่เกิดจากน้ำหนักและภาระการทำงานของเครื่องจักร

- โหลดแนวรัศมี: แรงตึงแนวนอนและแรงเฉือนระหว่างการทำงานของอุปกรณ์

- โมเมนต์การพลิกกลับ: แรงบิดที่ทำให้เครื่องเอียงระหว่างการหมุนและยก

เครื่องจักรที่ใช้งานหนัก เช่น รถเครนรถบรรทุกและรถขุดขนาดใหญ่ จะต้องรับแรงกระแทกและช่วงเวลาสลับกันบ่อยครั้ง จำเป็นต้องสงวนปัจจัยด้านความปลอดภัยในการโหลดไว้ในระหว่างการเลือกเพื่อหลีกเลี่ยงความล้มเหลวของความล้าของตลับลูกปืนภายใต้โหลดที่แปรผันในระยะยาว

2. เลือกประเภทโครงสร้างที่ถูกต้อง

โครงสร้างแบริ่งแกว่งที่แตกต่างกันสอดคล้องกับความสามารถในการรับน้ำหนักและสถานการณ์การใช้งานที่แตกต่างกัน ประเภทกระแสหลัก ได้แก่ :

ตลับลูกปืนก้างปลาแบบสัมผัสสี่จุดแถวเดี่ยว

มีโครงสร้างที่กะทัดรัด น้ำหนักเบา และการหมุนที่ยืดหยุ่น เหมาะสำหรับอุปกรณ์โหลดขนาดกลางและขนาดเล็ก เช่น แท่นทำงานทางอากาศ เครนขนาดเล็ก และแท่นหมุนอัตโนมัติ เป็นรุ่นใช้งานทั่วไปที่คุ้มค่าที่สุด

ตลับลูกปืนก้างปลาสองแถว

ใช้การจัดเรียงลูกบอลสองชั้นที่มีความสามารถในการรับน้ำหนักและความแข็งแกร่งที่สูงขึ้น เหมาะสำหรับเครื่องจักรวิศวกรรมขนาดกลางที่ต้องการการหมุนอย่างมั่นคงและการใช้งานหนักปานกลาง

แบริ่งแกว่งลูกกลิ้งข้าม

ลูกกลิ้งถูกจัดเรียงในโครงสร้างกากบาท 90° ซึ่งมีความแข็งแกร่งและแม่นยำสูงเป็นพิเศษ เหมาะสำหรับอุปกรณ์โรตารี่ที่มีความแม่นยำ เครื่องจักรทำเหมือง และระบบอัตโนมัติแบบแท่นหมุนสำหรับงานหนัก

แบริ่งแกว่งลูกกลิ้งสามแถว

ติดตั้งองค์ประกอบกลิ้งสามแถวเพื่อรองรับโหลดคอมโพสิตที่มีน้ำหนักมากเป็นพิเศษ เป็นตัวเลือกแรกสำหรับอุปกรณ์ขนาดใหญ่ที่ใช้งานหนัก เช่น เครนตีนตะขาบขนาดใหญ่ รถตักในท่าเรือ และโฮสต์กังหันลม

3. เลือกประเภทเกียร์ตามโหมดการขับขี่

แบริ่งสวิงแบ่งออกเป็นประเภทไม่มีเกียร์ เกียร์ภายนอก และเกียร์ภายใน ซึ่งจะต้องตรงกับโครงสร้างการขับเคลื่อนของอุปกรณ์:

- ตลับลูกปืนก้างปลาแบบไม่มีเกียร์: ขับเคลื่อนด้วยแรงเสียดทานหรือแรงดันไฮดรอลิก โครงสร้างเรียบง่าย เหมาะสำหรับอุปกรณ์จานหมุนขนาดเล็ก

- แบริ่งแกว่งเกียร์ภายนอก: ส่งสะดวก ติดตั้งและบำรุงรักษาง่าย ใช้กันอย่างแพร่หลายในรถขุดและรถเครน

- แบริ่งสวิงเกียร์ภายใน: โครงสร้างการส่งกำลังที่กะทัดรัด ประสิทธิภาพการป้องกันที่ดี เหมาะสำหรับการออกแบบเครื่องจักรแบบปิดและแบบรวม

4. จับคู่สภาพแวดล้อมการทำงานและเกรดการปิดผนึก

เครื่องจักรสำหรับงานหนักมักจะทำงานในสภาพแวดล้อมที่รุนแรง เช่น สถานที่ก่อสร้าง เหมือง ท่าเรือ และฟาร์มกังหันลมกลางแจ้ง ฝุ่น ตะกอน น้ำฝน และโคลนจะบุกรุกภายในตลับลูกปืนได้ง่าย ส่งผลให้จาระบีเสื่อมสภาพและการสึกหรอขององค์ประกอบลูกกลิ้ง

สำหรับสภาพการทำงานที่เต็มไปด้วยฝุ่นและโคลน ให้เลือกตลับลูกปืนแบบแกว่งที่มีโครงสร้างการซีลยางหลายชั้นเพื่อให้ได้ประสิทธิภาพในการป้องกันฝุ่นและกันน้ำได้ดีเยี่ยม สำหรับสภาพแวดล้อมที่มีอุณหภูมิสูงและมีฤทธิ์กัดกร่อน แนะนำให้ใช้การรักษาพื้นผิวป้องกันสนิมแบบกำหนดเองและการเติมจาระบีแบบพิเศษ

5. ยืนยันความเร็วในการหมุนและรอบการทำงาน

อุปกรณ์แบริ่งแกว่งส่วนใหญ่มีการทำงานที่ความเร็วต่ำและแรงบิดสูง แต่ความถี่ในการใช้งานจะแตกต่างกันมาก กังหันลมและอุปกรณ์ท่าเรือทำงานอย่างต่อเนื่องเป็นเวลานาน ในขณะที่เครื่องจักรก่อสร้างทำงานเป็นระยะๆ โดยมีการสตาร์ทและหยุดบ่อยครั้ง

สำหรับอุปกรณ์การทำงานต่อเนื่องตลอด 24 ชั่วโมงทุกวัน ให้เลือกจาระบีทนความร้อนที่ได้รับการปรับปรุงและกระบวนการเจียรร่องน้ำที่มีความแม่นยำสูง เพื่อลดความล้าจากความร้อนและยืดอายุการใช้งาน สำหรับสภาพการทำงานที่มีการกระแทกเป็นระยะๆ ให้จัดลำดับความสำคัญของรุ่นที่มีการต้านทานแรงกระแทกสูงและมีความเสถียรของโครงสร้าง

6. ตรวจสอบขนาดการติดตั้งและข้อกำหนดด้านความแม่นยำ

ตรวจสอบเส้นผ่านศูนย์กลางรูยึด ระยะห่างรู เส้นผ่านศูนย์กลางภายนอก เส้นผ่านศูนย์กลางภายใน และความหนาในการติดตั้งทุกครั้งก่อนซื้อ ขนาดการติดตั้งที่ไม่ได้มาตรฐานจะทำให้เกิดความล้มเหลวในการประกอบหรือการเสียรูปของโครงสร้าง

เครื่องจักรทางวิศวกรรมทั่วไปให้เกรดความคลาดเคลื่อนที่ยอมรับได้ทั่วไป ในขณะที่ระบบอัตโนมัติและอุปกรณ์ตรวจจับที่มีความแม่นยำจำเป็นต้องใช้ตลับลูกปืนแกว่งเกรด P5/P4 ที่มีความแม่นยำสูง เพื่อให้มั่นใจในความแม่นยำในการหมุนและความเสถียรของตำแหน่ง

ข้อผิดพลาดในการเลือกทั่วไปที่ควรหลีกเลี่ยง

- เลือกรุ่นราคาต่ำแบบสุ่มสี่สุ่มห้า ส่งผลให้มีความสามารถในการรับน้ำหนักไม่เพียงพอและเกิดความล้มเหลวตั้งแต่เนิ่นๆ

- ละเลยปัจจัยด้านสิ่งแวดล้อม นำไปสู่การปิดผนึกที่ไม่ดีและฝุ่นเข้าไปเสียหาย

- ประเภทเกียร์ไม่ตรงกัน ส่งผลให้ระบบส่งกำลังกระวนกระวายใจและประสิทธิภาพการทำงานต่ำ

- ละเลยปัจจัยด้านความปลอดภัย ไม่สามารถรับมือกับแรงกระแทกอย่างกะทันหันได้

เหตุใดจึงเลือกตลับลูกปืนก้างปลาแบบกำหนดเองของเรา

ในฐานะผู้ผลิตตลับลูกปืนแบบแกว่งสำหรับงานหนักระดับมืออาชีพ เราให้บริการเลือกสรรและปรับแต่งแบบครบวงจรสำหรับลูกค้าอุตสาหกรรมทั่วโลก เราจัดหาตลับลูกปืนแกว่งมาตรฐานครบชุด และสนับสนุนการประมวลผลแบบกำหนดเองที่ไม่ได้มาตรฐานตามพารามิเตอร์ของอุปกรณ์ สภาพการทำงาน และแบบร่าง

วงแหวนแกว่งของเราทั้งหมดใช้เทคโนโลยีการตีขึ้นรูป การชุบแข็งอย่างแม่นยำ และเทคโนโลยีการปิดผนึกหลายช่อง ซึ่งมีความแข็งแกร่งสูง ความสามารถในการรับน้ำหนักที่แข็งแกร่ง และความต้านทานการสึกหรอที่ดีเยี่ยม การตรวจสอบคุณภาพอย่างเข้มงวดทำให้มั่นใจได้ถึงคุณภาพแบตช์ที่มั่นคง ช่วยให้ลูกค้าลดความเสี่ยงในการใช้งานอุปกรณ์และลดต้นทุนการบำรุงรักษาในระยะยาว

เคล็ดลับสุดท้าย

ตลับลูกปืนแกว่งที่ดีที่สุดไม่ใช่ตลับลูกปืนที่แพงที่สุด แต่เป็นตลับลูกปืนที่เหมาะสมที่สุดสำหรับน้ำหนักเครื่องจักร สภาพแวดล้อม และรอบการทำงานของคุณ หากคุณสับสนเกี่ยวกับการเลือกรุ่น ทีมวิศวกรมืออาชีพของเราสามารถให้คำแนะนำด้านเทคนิค การตรวจสอบพารามิเตอร์ และใบเสนอราคาที่ถูกต้องฟรีตามสถานการณ์การใช้งานอุปกรณ์ของคุณ

รับการสนับสนุนการคัดเลือกผู้เชี่ยวชาญ

หากคุณต้องการตลับลูกปืนแกว่งที่เชื่อถือได้สำหรับเครื่องจักรงานหนัก โปรดส่งประเภทอุปกรณ์ ข้อมูลการบรรทุก ความเร็วในการหมุน และสภาพแวดล้อมการทำงานมาให้เรา เราจะแนะนำโซลูชันที่คุ้มค่าที่สุดให้กับคุณภายใน 12 ชั่วโมง
